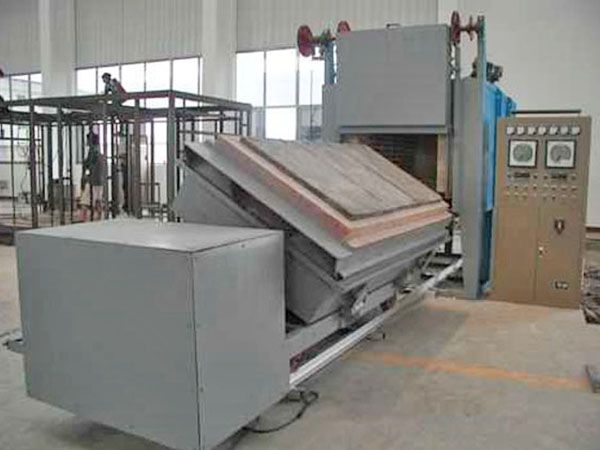

翻转台车炉的设备结构

 翻转台车炉主要由炉壳、炉衬、电加热装置、炉车及传动机构、炉门升降机构、翻转机构、电气控制系统等组成。

1.炉壳

 炉子外壳采用角钢作为立柱，钢板作为外壳焊接成框架。

 该结构采用角钢作为横向钢筋，钢板作为斜撑。

2.炉衬

 翻转台车炉炉衬采用硅酸铝耐火纤维毯，具有优良的隔热保温性能。

 在钢框架上悬挂大型纤维板的内衬。

 钢骨架采用型钢和钢板焊接，轻巧稳固。该炉衬采用大纤维板结构，钢结构比传统耐火砖炉轻得多。

 全纤维结构具有良好的热震稳定性、冷却性和耐热性，其使用寿命比砖炉长。这种炉体维修很方便，如果因机械碰撞而损坏，只要局部维修就可以使用。这种衬砌还具有安装维护方便、不需要烘烤等特点。

3.电加热装置：

 翻转台车炉加热元件安装在炉子、炉门、后壁和小车的五侧。

 顶部采用优先的悬挂结构，效率高，加强了炉内换热，增加了炉子的热效率，增加了电加热元件的使用寿命。电加热元件由0Cr27AL7Mo2电阻带制成，经模具加工成波形结构。在炉壁夹具（陶瓷螺杆）成组悬挂。安装维护方便，使用寿命久。

 小车电加热元件采用同种材料的螺旋结构。

4.炉车

 翻转台车炉炉车是搬运工件和运行的平台。这辆卡车的充电平面尺寸是：3500毫米长，1600毫米宽。

 炉底材质：镍7N厚度：30mm常温：<1100温度
